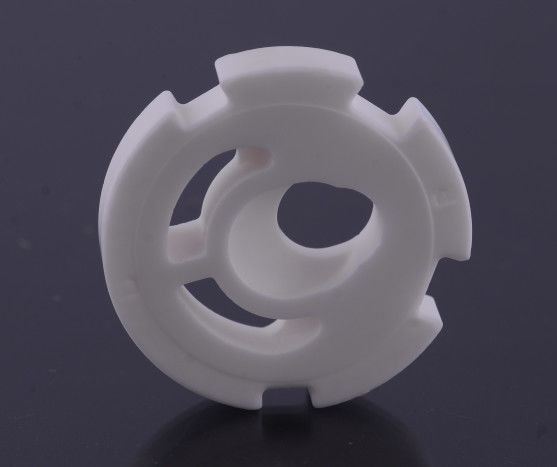

Componenti in ceramica di allumina di alta purezza per apparecchiature di posizionamento di precisione nei sistemi di automazione

Componenti in ceramica di allumina di alta purezza per apparecchiature di posizionamento di precisione nei sistemi di automazione

Questa serie di componenti di trasmissione in ceramica di allumina e giradischi di posizionamento sono fabbricati con materiale Al2O3 ad alta purezza al 99,5%,con una durezza ultra elevata (HV1500) e una precisione di scarico della superficie finale (≤0.005 mm/m). Attraverso una tecnologia specializzata di controllo dei grani, i prodotti ottengono una resistenza all'usura eccezionale (tasso di usura < 10−7 mm3/N·m) mantenendo al contempo una elevata resistenza,con una lunghezza massima di 20 mm o più ma non superiore a 50 mm,.

Campo di applicazione principale

• Apparecchiature per semiconduttori: giradischi di precisione per la litografia, giunture robotizzate per il trasferimento di wafer

• Sistemi di automazione: componenti di azionamento armonico di robot industriali, fasi di posizionamento lineare del motore

• Dispositivi medici: Ingranaggi di trasmissione per robot chirurgici, cuscinetti rotanti per scanner TC

• Strumenti ottici: componenti rotanti LiDAR, giradischi per telescopi astronomici

• Attrezzature di misura: tavoli rotanti CMM, mandrini per la prova della rotondità

Matrice dei vantaggi di prestazione

Specifiche tecniche

Processo di produzione di precisione

1. Trasformazione della polvere: polvere di alta purezza da 0,2 μm con additivi per il controllo dei confini del grano

2. Sviluppo della tecnologia:

   • Pressione isostatica (200MPa)

   • Fabbricazione a base di materie plastiche

3. Tecnologia di sinterizzazione: Sinterizzazione in atmosfera idrogena a 1650°C + HIP

4. Macchinari di precisione:

   • Smallatura a 5 assi (precisione del profilo ± 0,002 mm)

   • lucidatura ultra-precisione (Ra≤0,05μm)

5. Processo di ispezione:

   • Prova di equilibrio dinamico con interferometro laser

   • Misurazione CMM a dimensione completa

Linee guida per l'installazione

️Requisiti di assemblaggio meccanico:

• Tolleranza di adattamento raccomandata H6/g5

• Bilanciamento termico richiesto prima del montaggio (gradiente di temperatura < 2°C/min)

• Periodo di funzionamento di 50 ore (carico ≤ 30% del valore nominale)

️Limitazioni di utilizzo:

• Proibito il funzionamento a secco (richiede lubrificazione)

• Evitare carichi di impatto assiale

• Umidità dell'ambiente di funzionamento < 80% RH

Impegno di servizio

• Supporto tecnico: Relazioni di analisi di simulazione dinamica gratuite

• Risposta rapida: servizio di diagnosi di guasti di 72 ore

• Sviluppo personalizzato: Profili di ingranaggi/modelli di fori non standard supportati

Domande frequenti

D: Vantaggi rispetto ai componenti di trasmissione metallici?
A: 40% di peso più leggero, non magnetico, resistente alla corrosione, durata 3-5 volte più lunga

D: Diametro massimo di produzione?
A: dimensioni standard Φ500 mm, ordini speciali fino a Φ800 mm

D: Disponibile un trattamento conduttivo?
A: versioni antistatiche con resistenza superficiale 104-108Ω

D: Adattabilità alle temperature estreme?
A: Standard -60°C~800°C, trattamento speciale fino a 1200°C
